中国宣纸小镇国纸客厅建筑设计

纸山行——中国宣纸小镇国纸客厅建筑设计

人在山中行，如在画中游

一、概况：

中国宣纸小镇位于安徽省宣城泾县，以中国红星宣纸造纸厂为核心，整体打造的以宣纸文化为载体，集合生产、展示、售卖、住宿、研学、旅游等功能的特色小镇，未来希望打造成中国宣纸文化的精神高地。

国纸水街建筑项目位于安徽省宣城泾县中国宣纸小镇入口，毗邻宣纸博物馆和乌溪，建筑面积 10695平方米，包括游客中心、红星宣纸制作表演区、红星宣纸制作体验区、和红星宣纸售卖区四个功能区块，与宣纸博物馆一起，成为小镇宣纸文化展示的核心区块。（图001-002）

如何用建筑去传达红星宣纸的独特韵味与诗意，这是我们团队设计过程中始终在探索的重点。

二、设计概念：

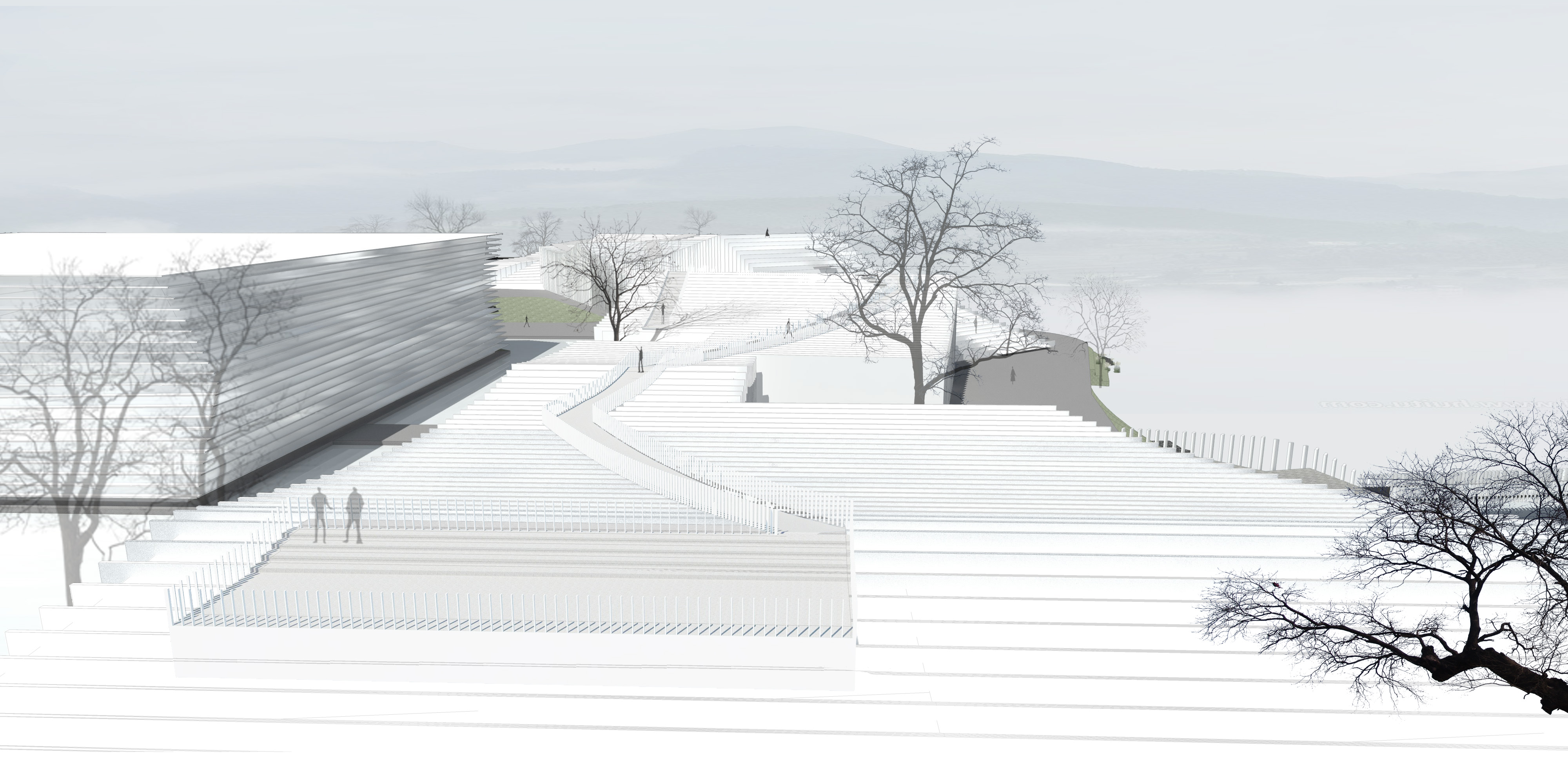

建筑设计以“纸山行”为概念，以白色清水混凝土切片为主要元素， 通过建筑与景观一体化设计，在乌溪江畔，安放一座可以游赏的如画“纸山”。

用如画的建筑，传达红星宣纸的独特韵味。

人在山中行，如在画中游。

三、设计特色：

1、宣纸质感的建筑化表达

建筑选择上采用白色清水混凝土为主材料，借助清水混凝土的自然变化来演绎手工宣纸的独特质感，在断面处理上，通过人工凿痕来制造手工宣纸的毛边效果。

2、“如画”的营造

大面积留白，通过极少物象来控制画面，营造空间意境。建筑沿水布置，取董源山水平远之味，与背景的连绵山体相呼应。

2、纸上行旅的建筑化表达

通过流线空间竖向标高的丰富变化，形成大量连续的坡道，强化纸山行旅的独特趣味。建筑安排多条路径可以到达建筑屋面，上人屋面巧妙的结合宣纸晒纸场功能，在白色清水混凝土切片的分隔下，形成纯粹而壮观的游览体验。

四、平面布局：

设计为游客提供四种不同的游线，满足不同目的游客的游览需求。

五、分区设计：

1、一洞天：游客中心

游客中心建筑与仿倪瓒画意的入口广场之间以水相隔，以桥相连，通过一个精心设计的山洞，邀人入画。内部空间通过连续的弧形切片，形成一系列相互渗透的纸的“山洞”。

2、一张纸：造纸表演区

造纸表演区以现场展示造纸的具体流程为主要功能，如何结合不同流程的具体要求，我们提出“一张纸”的概念，用一个弧形的大坡道，结合竖向的垂直墙面，把各自为阵的不同工序有序的整合在一个共同的开放空间内，形成一系列如的立轴。

3、一片田：造纸体验区

红星宣纸的生产作为中国古代劳动人民的智慧结晶，带有浓厚的手工劳作特色，造纸体验区结合徽州独特的梯田地貌特色，在如画的纸山内部，开辟一片体验与观摩造纸的人工梯田。

4、一殿堂：宣纸售卖区

六、结构设计：

    结构设计结合建筑要求利用建筑横向分布间距较密的隔板，落地部分作为混凝土剪力墙，不同曲线的异型挖空的上部形成与墙体等厚的混凝土梁，同时需避免在走道、厅堂空间内出现突出墙体的柱子，利用房屋围护墙在纵向适当布置一些混凝土剪力墙，自然形成了混凝土剪力墙结构体系。由于建筑对混凝土墙的厚度有不大于200mm的要求，但单层高度最高处达12米，跨度最大处达32米，且要求采用白色高强清水混凝土结构，结构即为装饰，这对如何保证墙体稳定性及表面完美，满足设计和施工的要求是较大的挑战。

    因本工程结构高度小于24m，属于低、多层建筑。剪力墙抗震等级为四级。

楼盖形式一般用现浇钢筋混凝土梁、板式，根据建筑需要可在梁、墙之间的楼板上开天窗。

    因本工程建筑体型纵向长度很长，为减小地震作用和温度作用对部结构的不利影响，需要沿长度方向设置永久结构缝将建筑物分成几段独立的结构单元。

    为验证上述结构设计方案的可行性，我们取一个跨度最大（30米）的结构单元，混凝土强度均取C30，受力钢筋采用HRB400，混凝土墙厚为200mm，混凝土梁宽同墙厚均为200mm，大跨梁高为1500mm，屋面板纵向封边梁高为400mm，屋面板厚度为120mm。

     按上述结构布置采用中国建筑科学研究院PKPM软件建立

计算模型如下图所示：

    最终，我们希望打造可以一幅进入的立体山水图卷， 让游客真正实现一次独一无二的“纸山行旅”。

设计单位：中国美术学院风景建筑设计研究总院有限公司

项目位置：安徽省宣城泾县

设计团队

建筑：袁柳军、金捷、徐永永、李瑞、尉杭英

结构：张豪、刑家斌、胡一峰

设备：余伟阳、任政、王栋

幕墙设计：茅建会、吴特信、石奎

合作：中国美术学院望境创意发展有限公司
